Cómo elegir accesorios de cañería (fittings)

Un fitting mal especificado no falla el día que se instala: falla seis meses después, en el peor momento. En el siguiente artículo te ayudamos a elegirlos según presión y temperatura de operación.

Por qué la presión nominal no alcanza como criterio único para pedir accesorios de cañería

La forma más habitual de especificar accesorios de cañería es por su clase de presión: 150, 300, 600, 900, 1500, 2500. Es un buen punto de partida, pero tiene una trampa que conviene entender bien: la clase de presión no es un valor absoluto, es un valor a una temperatura determinada.

Un accesorio clase 150 en acero al carbono admite bastante más presión a temperatura ambiente que a 400 °C. La capacidad de contención cae a medida que sube la temperatura, porque las propiedades mecánicas del material se degradan. Las tablas de presión–temperatura de las normas de referencia existen precisamente para eso: para que la clase se lea siempre en cruce con la temperatura de trabajo real, no con la temperatura de catálogo.

De ahí sale la primera regla práctica: nunca especificar presión sin especificar temperatura en la misma línea. Si en el pedido dice «clase 300» y no dice a qué temperatura opera la línea, la especificación está incompleta y quien cotiza tiene que asumir algo. Cuando el proveedor asume, el riesgo se traslada a la planta.

La presión de diseño no es la presión de operación

Otra distinción que suele mezclarse. La presión de operación es la que la línea ve en régimen normal. La presión de diseño incluye el margen sobre las condiciones más exigentes que el sistema puede alcanzar: arranques, paradas, transitorios, golpe de ariete, actuación de válvulas de alivio. El accesorio se especifica contra la presión de diseño, no contra la de operación.
Es un punto donde el área de compras y el área técnica muchas veces no están hablando del mismo número, y esa diferencia aparece en la orden de compra sin que nadie la advierta.

Las cinco variables que definen un accesorio

1 · Material base

Define casi todo lo demás: rango de temperatura, resistencia a la corrosión, compatibilidad con el fluido, soldabilidad y precio. Las familias más frecuentes en oil & gas, minería y energía son:

Acero al carbono. El caballito de batalla para servicios generales de agua, vapor, aire, hidrocarburos no corrosivos. Buena relación resistencia/costo y excelente disponibilidad. Se degrada frente a fluidos corrosivos y tiene un techo de temperatura por debajo de los aceros aleados.

Aceros aleados. Aparecen cuando la temperatura sube y el acero al carbono deja de ser confiable en servicio continuo. Típicos en líneas de vapor de alta y servicios térmicos exigentes.

Aceros inoxidables austeníticos. La respuesta estándar frente a corrosión y a servicios donde importa la limpieza del fluido. Mayor costo, distinta soldabilidad, y una diferencia relevante entre grados con y sin bajo carbono según el tratamiento posterior a la soldadura.

Aleaciones especiales. Servicios con ácidos, cloruros, alta salinidad o presencia de sulfhídrico. Alto costo y plazos de aprovisionamiento largos: son los materiales donde una red amplia de proveedores hace la mayor diferencia.

2 · Temperatura de operación (y sus extremos)

No alcanza con la temperatura de régimen. Hay que declarar el mínimo y el máximo que el sistema alcanza, incluyendo condiciones de arranque en invierno y ambiente exterior. Las temperaturas bajas importan tanto como las altas: hay materiales que pierden tenacidad por debajo de cierto umbral y pasan a fallar de manera frágil, sin deformación previa que avise.

3 · Norma constructiva y tipo de conexión

Define cómo se fabrica el accesorio y cómo se une a la línea. En términos prácticos, el pedido tiene que aclarar si el accesorio es:

Para soldar a tope (butt weld), típico en diámetros medianos y grandes, donde el espesor del accesorio tiene que corresponderse con el schedule de la cañería.

Forjado, para soldar de encastre o roscado (socket weld / threaded), habitual en diámetros chicos y en servicios de instrumentación y utilidades.

Bridado, donde además hay que definir clase, tipo de cara y acabado superficial, porque de eso depende la junta que va a sellar.

4 · Espesor de pared (schedule)

Este es el punto que más errores genera en pedidos de reposición. El accesorio tiene que coincidir con el schedule de la cañería a la que se suelda. Un codo con espesor distinto al del caño genera una transición que concentra tensiones y que, además, complica el procedimiento de soldadura y la posterior inspección.

CASO TÍPICO

Una línea de proceso en schedule 80 se repara con un accesorio schedule 40 porque era el que estaba disponible en el momento. La reparación funciona: la presión es baja y el accesorio aguanta. Pero la línea ahora tiene un punto con menor espesor y menor margen de corrosión que el resto. Ese punto se convierte en el próximo punto de falla, y en la próxima parada nadie recuerda por qué está ahí.

5 · Fluido y compatibilidad

Naturaleza del fluido, presencia de sólidos en suspensión, contenido de sulfhídrico, cloruros, velocidad de circulación. La erosión en servicios con sólidos —muy presente en minería— degrada accesorios en codos y tes mucho antes que en tramos rectos, y eso cambia tanto la elección del material como el criterio de repuesto en stock.

Cómo se traduce esto a un pedido bien especificado

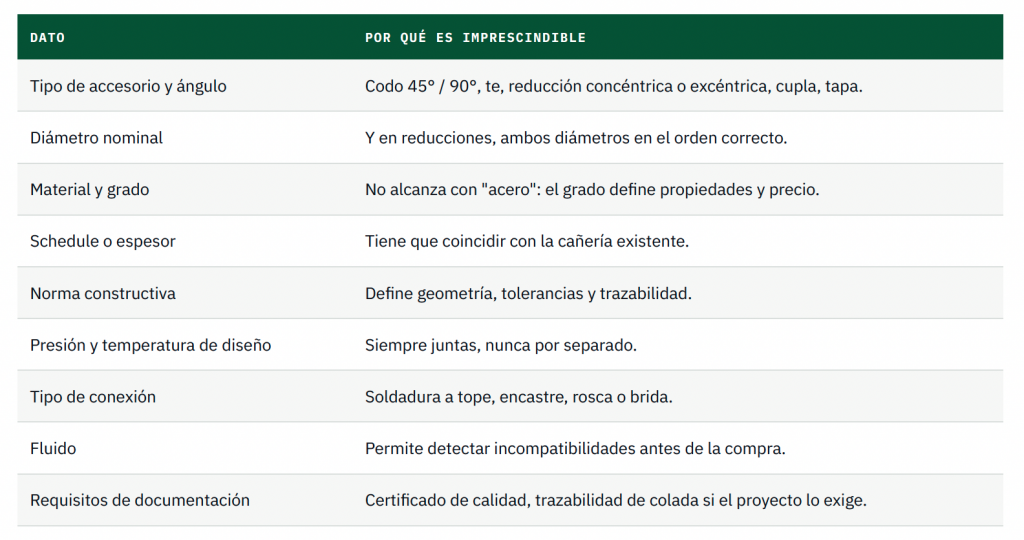

Un pedido que permite cotizar sin supuestos incluye, como mínimo, estos datos:

Con esos nueve datos, una cotización se resuelve rápido y sin idas y vueltas. Sin ellos, cada consulta abre un intercambio de mails que puede consumir más tiempo que la fabricación misma.

Tres errores que se repiten y cómo evitarlos

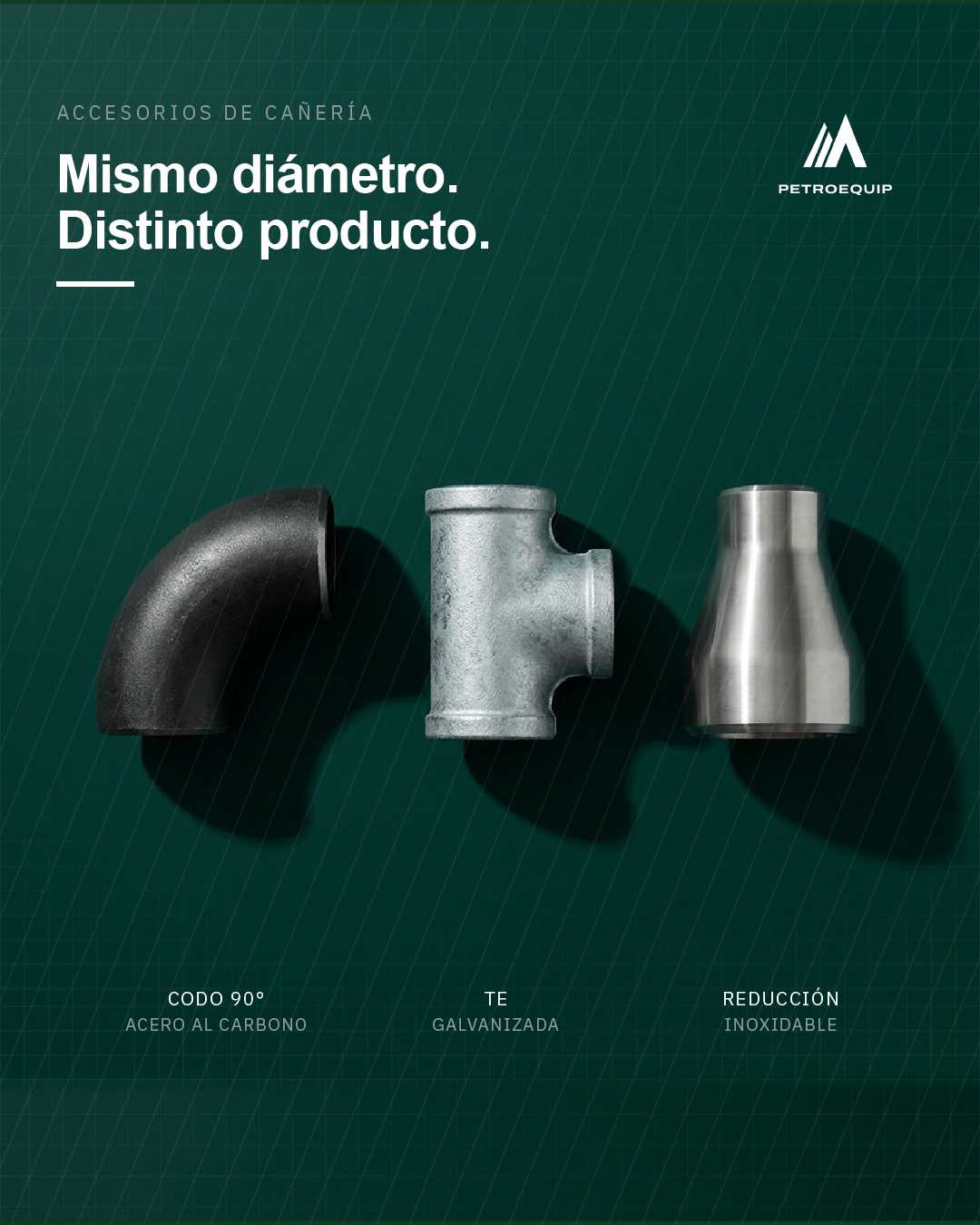

Comprar por foto o por muestra

Dos accesorios pueden ser idénticos a simple vista y tener materiales distintos. La apariencia externa no permite distinguir grados, ni tratamientos térmicos, ni procedencia. La única forma de saber qué se está comprando es la documentación que lo acompaña.

Homologar por precio dentro de una misma familia

Cuando dos cotizaciones del mismo accesorio difieren mucho, la diferencia rara vez está en el margen del proveedor: está en el material, en la norma o en la certificación. Comparar precios sin comparar especificaciones es comparar cosas distintas.

Dejar la especificación para el final

El momento de definir bien un accesorio es cuando se releva la necesidad, no cuando la planta ya está parada. Bajo urgencia, el criterio técnico se subordina a lo que hay disponible, y ahí es donde entran las soluciones provisorias que después quedan instaladas durante años.

CÓMO LO ORDENAMOS EN PETROEQUIP

Cuando una consulta llega incompleta, no la devolvemos con un formulario. Preguntamos lo mínimo indispensable para no comprometer la especificación —material, schedule, presión y temperatura de diseño, tipo de conexión— y avanzamos en paralelo con la búsqueda dentro de la red de proveedores. El objetivo es que el ida y vuelta técnico no consuma el tiempo que después falta para entregar.

Conclusión

Especificar bien un accesorio de cañería no es un trámite administrativo: es la diferencia entre una reposición que dura lo que tiene que durar y un punto débil instalado en la línea. Las cinco variables —material, temperatura, norma y conexión, espesor y fluido— cubren la enorme mayoría de los casos, y ninguna de ellas requiere un cálculo complejo. Requieren, eso sí, que alguien las pregunte antes de emitir la orden.

Cuando el proveedor forma parte de esa conversación en lugar de limitarse a despachar lo que figura en el pedido, el riesgo de error cae de manera significativa. Esa es, en última instancia, la diferencia entre comprar materiales y resolver un abastecimiento.
